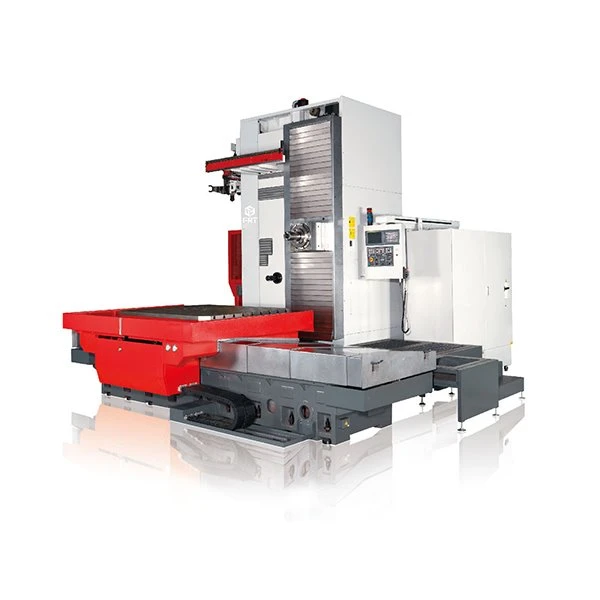

Pusat Mesin Pengeboran Horisontal

Pusat mesin bor horizontal dilengkapi spindel horizontal dengan batang bor yang dapat ditarik, sumbu Z-untuk pergerakan kolom maju dan mundur, dan sumbu X-untuk pergerakan ke kiri dan kanan. Ia juga dilengkapi meja putar sumbu B-. Alat berat ini memiliki jangkauan pemesinan yang luas dan dapat menangani beban yang cukup besar. Biasanya digunakan untuk-pemesinan tugas berat. Mereka dapat melakukan pengeboran, penggilingan, pengeboran, dan penyadapan.

Hubungi sekarang

Tata letak desain keseluruhan mesin bor Horisontal CNC Depan Henan adalah struktur pemisah berbentuk T-dengan badan alas memanjang dan melintang. Kolom bergerak secara longitudinal, sedangkan meja kerja bergerak secara horizontal. Ini terutama terdiri dari komponen seperti meja kerja. tubuh tempat tidur. memihak laut. kolom. ram, sistem hidrolik. sistem pelumasan. sistem pneumatik, sistem filtrasi cooing, perangkat pelepas chip, panel operasi tetap, dan sistem kontrol listrik.

Alasan utama memilih mesin bor dan penggilingan horizontal adalah: benda kerja besar dengan struktur kompleks (memerlukan beberapa langkah pemesinan) dan persyaratan presisi dan kekakuan yang tinggi.

1. Kotak Besar-Jenis Benda Kerja

Benda kerja yang umum termasuk kotak spindel peralatan mesin, rumah gearbox, blok mesin (untuk alat berat), blok katup hidrolik besar, dan rumah peredam.

Alasan Pemilihan: Benda kerja ini biasanya memiliki beberapa sistem lubang tegak lurus atau paralel (seperti lubang spindel dan lubang bantalan) dan permukaan datar, dengan persyaratan akurasi posisi yang ketat (seperti koaksialitas dan tegak lurus) antara lubang ini dan permukaan datar. Spindel horizontal dari mesin bor dan penggilingan horizontal dapat menyelesaikan pengeboran beberapa sistem lubang dalam satu penjepitan, dan meja putar memungkinkan peralihan cepat antar permukaan pemesinan, menghilangkan kesalahan presisi yang disebabkan oleh banyak penjepit.

2. Benda Kerja Penopang dan Alas

Benda kerja yang umum mencakup penyangga alat berat (seperti penyangga derek dan penyangga alas peralatan mesin), pangkalan motor besar, dan komponen rangka untuk mesin cetak dan rolling mill.

Alasan Pemilihan: Benda kerja berukuran besar (panjang/lebarnya seringkali melebihi 1 meter) dan berat (hingga beberapa ton), memerlukan pemesinan beberapa permukaan pemasangan, penempatan lubang, dan lubang penghubung. Meja kerja-tugas berat pada mesin bor dan penggilingan horizontal dapat menopang benda kerja dengan stabil, sementara fungsi penggilingan memproses permukaan besar secara efisien. Fungsi membosankan memastikan keakuratan lokasi lubang, memenuhi persyaratan perakitan berikutnya.

3. Bagian Struktural yang Kompleks (Polihedron/Bentuk Tidak Beraturan)

Benda kerja yang umum: Sambungan boom untuk mesin konstruksi, rangka besar (komponen inti non{0}}presisi) di industri dirgantara, dan dasar cetakan besar untuk cetakan.

Alasan Pemilihan: Benda kerja memerlukan pemesinan pada beberapa permukaan tegak lurus atau miring, lubang, dan bahkan kontur tidak beraturan. Hubungan multi-sumbu pada mesin bor dan penggilingan horizontal (misalnya, sumbu X/Y/Z+B) memungkinkan "pemesinan-penjepitan tunggal, multi-permukaan", sehingga menghindari hilangnya presisi yang disebabkan oleh penyesuaian perkakas yang sering dilakukan. Ini juga memberikan kekakuan yang cukup untuk memotong material-berdinding tebal dan berkekuatan-tinggi.

4. Benda Kerja Lubang Dalam/Lubang Langkah Presisi Tinggi-

Benda kerja yang umum: Lubang tengah di bagian poros besar (rasio aspek > 5), barel silinder hidrolik (diameter besar), dan lubang silinder turbin uap.

Alasan pemilihan: Kekakuan batang bor yang kuat pada pabrik pengeboran horizontal (yang dapat dilengkapi dengan penyangga tambahan) mengurangi getaran selama pengeboran lubang dalam, memastikan silindris lubang dan kekasaran permukaan. Selain itu, dengan mengoordinasikan pengumpanan spindel dengan pergerakan meja kerja, koaksialitas lubang berundak dan tegak lurus permukaan berundak dapat dikerjakan secara presisi.
