CNC Miring Rotary Table

Tabel putar yang memiringkan CNC adalah aksesori kunci dari alat mesin CNC, yang dapat mewujudkan pergerakan senyawa miring di sekitar sumbu horizontal dan berputar di sekitar sumbu vertikal selama pemrosesan benda kerja. Melalui kontrol yang tepat dari sistem CNC, sudut miringnya dan akurasi rotasi dapat mencapai tingkat mikron, yang dapat memenuhi persyaratan pemrosesan permukaan melengkung yang kompleks, sistem lubang multi-dimensi, dll., Secara signifikan mengurangi jumlah waktu penjepitan benda kerja, meningkatkan efisiensi pemrosesan dan konsistensi presisi.

Kirim permintaan

perkenalan produk

Deskripsi Produk

Tabel putar yang memiringkan CNC mengadopsi transmisi roda gigi cacing presisi tinggi atau struktur penggerak motor drive langsung, yang memiliki karakteristik kekakuan yang kuat dan operasi yang lancar. Sumbu miring dan sumbu berputar dapat diinterpolasi dalam hubungan, dan pemrosesan hubungan lima sumbu dapat diselesaikan dengan spindle alat mesin, sehingga alat selalu menghubungi benda kerja pada sudut terbaik. Desain modular mudah diintegrasikan dengan peralatan mesin dengan spesifikasi yang berbeda. Sistem koordinat pemrosesan dapat dengan cepat diaktifkan melalui pengaturan pemrograman. Ini cocok untuk skenario produksi fleksibel dari berbagai varietas dan batch kecil. Ini adalah peralatan inti untuk mewujudkan pemrosesan presisi bagian -bagian kompleks dalam sistem pemrosesan cerdas modern.

Komposisi Struktural

cnc tilting rotary table 5

BASE: Sebagai komponen dukungan dasar, digunakan untuk memperbaiki dan memasang komponen lain untuk memastikan stabilitas seluruh meja kerja selama proses kerja.

Platform Rotating: Ini adalah salah satu komponen inti dari meja kerja. Ini dapat melakukan gerakan melingkar yang tepat di sekitar sumbu spesifik untuk mencapai operasi seperti pola melingkar penggilingan, lubang pengeboran pada interval sudut tertentu, dan membalik bagian silinder.

Mekanisme kemiringan: digunakan untuk mewujudkan fungsi miring platform. Platform dapat disesuaikan dengan berbagai sudut, biasanya dalam kisaran tertentu, yang sangat memperluas fungsi platform dan memungkinkan meja kerja untuk memproses benda kerja yang kompleks dengan permukaan yang miring, fitur miring, atau membutuhkan penentuan posisi multi-sumbu.

Deskripsi Produk

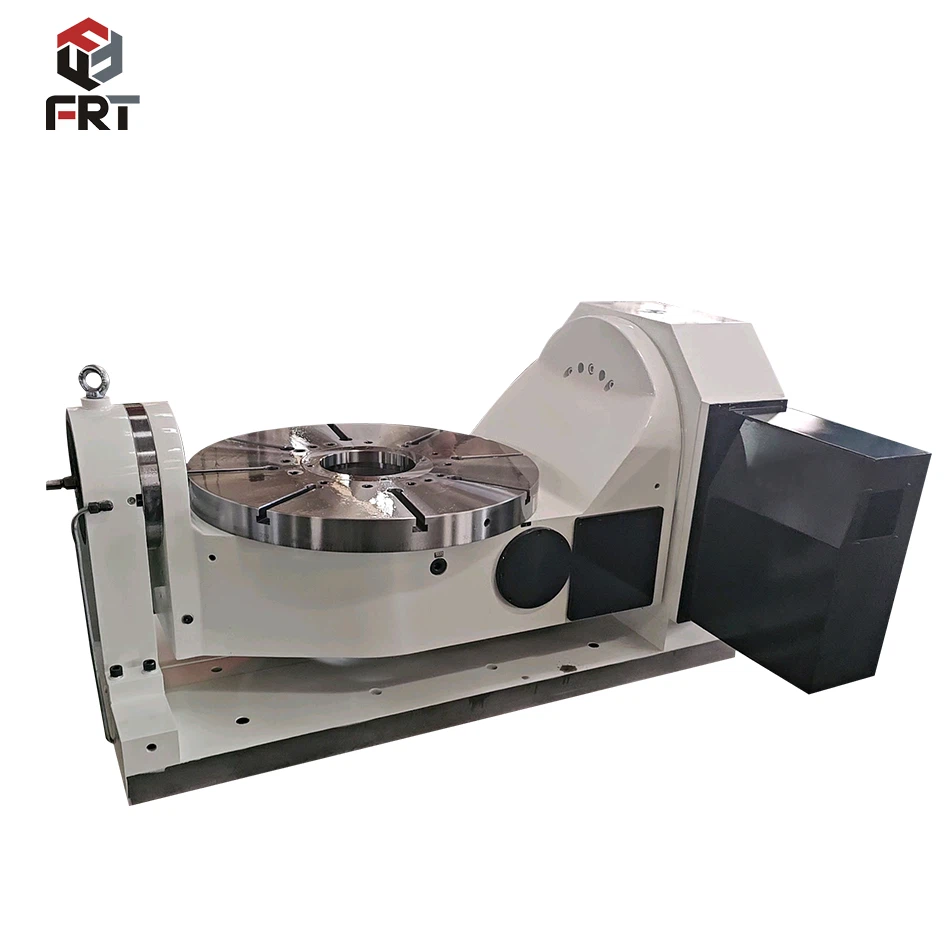

cnc tilting rotary table 3

(170-320)

Spesifikasi utama
TIDAK.	Item		SKT14170B		SKT14250B		SKT14320B
1	Diameter turnlable (mm)		ф170		ф250		ф320
2	Diameter bor tengah (mm)		Ф35H7		ф30H7		ф40H7
3	Ukuran T-Slot (mm)		12		12		14
4	Ukuran Lokasi (mm)		18		18		18
5	Rasio roda gigi rotary cacing		1:80		1:90		1:90
6	Rasio cacing putar		1:80
7	Rasio cacing miring		1:80		1:90		1:90
8	Rasio tiltingtotal		1:180
9	(r\/mnt) max.speed		33		11.1
10	Motor servo	Putar	Lebih besar dari atau sama dengan 1. 0		Lebih besar dari atau sama dengan 1. 0		Lebih besar dari atau sama dengan 1. 0
10	Motor servo	Miring
11	Sudut gyration meja per pulsa		0. 001 derajat
12	Rentang miring		-15 derajat ~ 105 derajat		-15 derajat ~ 105 derajat		-15 derajat ~ 105 derajat
13	Torsi penjepit NM		5x10^5pa Air	200	5x10^5pa oir	900	35x10^5 pa oir	3000
13			5x10^5pa Air	200	5x10^5pa oir	900	35x10^5 pa oir	3000
14	Torsi penjepit NM		5x10^5pa Air	260	5x10^5pa oir	1200	35x10^5pa oir	3000
14			5x10^5pa Air	260	5x10^5pa oir	1200	35x10^5pa oir	3000
15	Sumbu putar	Membagi akurasi	40"		30"		25"
15	Sumbu putar	Akurasi pengulangan	8"		6"		6"
16	Poros miring	Membagi akurasi	60"		60"		45"
16	Poros miring	Akurasi pengulangan	10"		10"		10"
17	Beban kerja maks	Level Tabel	50		100		150
17	Beban kerja maks	Miring meja	35		75		100
18	Berat bersih		100		300		450
19	Torsi macet	Putar	3		8		10
19	Torsi macet	Miring	6.3		10		12

Hubungi sekarang

(400-800)

Spesifikasi utama
TIDAK.	Item		SKT14400B		SKT14500B		SKT14630A		SKT14800A
1	Diameter turnlable (mm)		ф400		ф500		ф630		ф800
2	Diameter bor tengah (mm)		ф130H7		ф180H7		ф225H7		ф230H7
3	Ukuran T-Slot (mm)		14		18		18		22
4	Ukuran Lokasi (mm)		18		22		22		22
5	Rasio roda gigi rotary cacing		1:120		1:150		1:120		1:120
6	Rasio cacing putar
7	Rasio cacing miring		1:120		1:150		1:120		1:120
8	Rasio tiltingtotal
9	(r\/mnt) max.speed
10	Motor servo	Putar	Lebih besar dari atau sama dengan 2.1		Lebih besar dari atau sama dengan 2.1		Lebih besar dari atau sama dengan 2.1		Lebih besar dari atau sama dengan 3,8
10	Motor servo	Miring
11	Sudut gyration meja per pulsa
12	Rentang miring		0 derajat ~ 90 derajat		-20 derajat ~ 120 derajat		-20 derajat ~ 120 derajat		-20 derajat ~ 120 derajat
13	Torsi penjepit NM		15x10^5pa oir	2000	35x10^5pa oir	2800	35x10^5pa oir	4000	35x10^5pa oir	6000
13			15x10^5pa oir	2000	35x10^5pa oir	2800	35x10^5pa oir	4000	35x10^5pa oir	6000
14	Torsi penjepit NM		15x10^5pa oir	3000	35x10^5pa oir	3800	35x10^5pa oir	5000	35x10^5pa oir	7000
14			15x10^5pa oir	3000	35x10^5pa oir	3800	35x10^5pa oir	5000	35x10^5pa oir	7000
15	Sumbu putar	Membagi akurasi	20"		20"		20"		15"
15	Sumbu putar	Akurasi pengulangan	6"		6"		6"		4"
16	Poros miring	Membagi akurasi	45"		45"		45"		45"
16	Poros miring	Akurasi pengulangan	10"		10"		10"		8"
17	Beban kerja maks	Level Tabel	200		400		500		800
17	Beban kerja maks	Miring meja	150		200		300		500
18	Berat bersih		600		1000		2250		3200
19	Torsi macet	Putar	12		12		22		22
19	Torsi macet	Miring	15		15		22		30

Klasifikasi

Tabel putar yang memiringkan lengan tunggal

Strukturnya relatif sederhana, biasanya terdiri dari lengan pendukung dan platform yang berputar, cocok untuk pemrosesan beberapa benda kerja kecil atau kesempatan dengan persyaratan ruang yang tinggi.

Tabel putar yang memiringkan lengan ganda

Ini memiliki dua lengan pendukung, yang dapat memberikan stabilitas yang lebih baik dan kapasitas bantalan beban, dan cocok untuk memproses benda kerja besar atau berat.

Bagian pemesinan

Tabel putar yang memiringkan CNC dapat memproses banyak jenis bagian: dapat memproses bagian dengan permukaan yang miring, seperti permukaan melengkung yang miring dari bilah mesin pesawat; Ini dapat memproses bagian-bagian kompleks yang membutuhkan penentuan posisi multi-sumbu, seperti rongga kompleks cetakan mobil; Ini juga dapat memproses bagian -bagian dengan fitur rotasi, seperti penggilingan melingkar benda kerja silinder, bagian yang dibor pada interval sudut, dll., Untuk memenuhi kebutuhan pemrosesan yang kompleks dari beberapa bidang.
