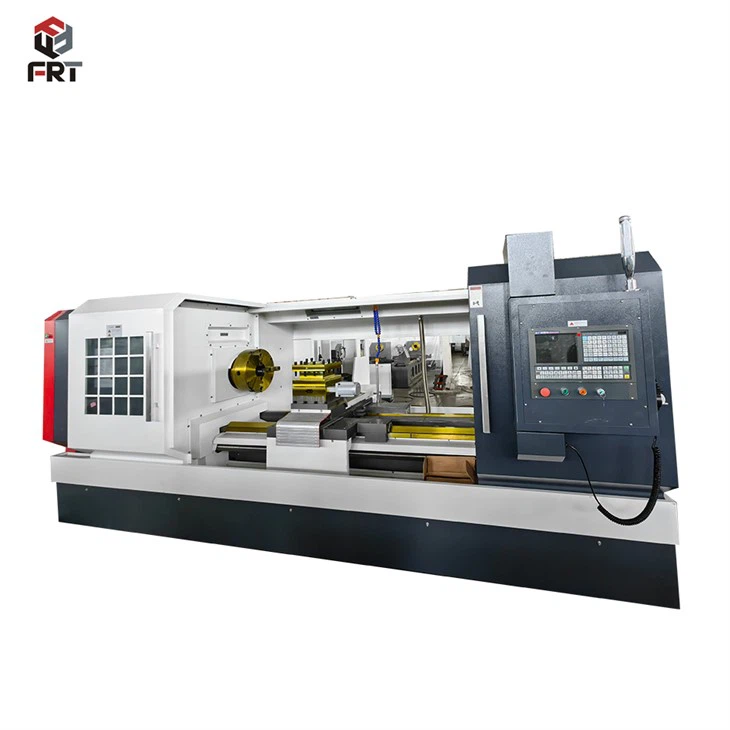

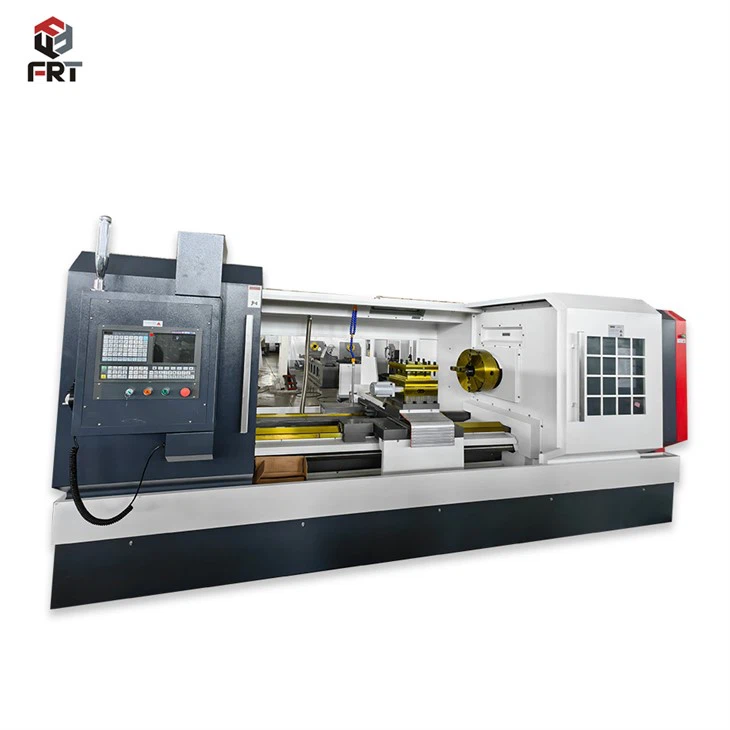

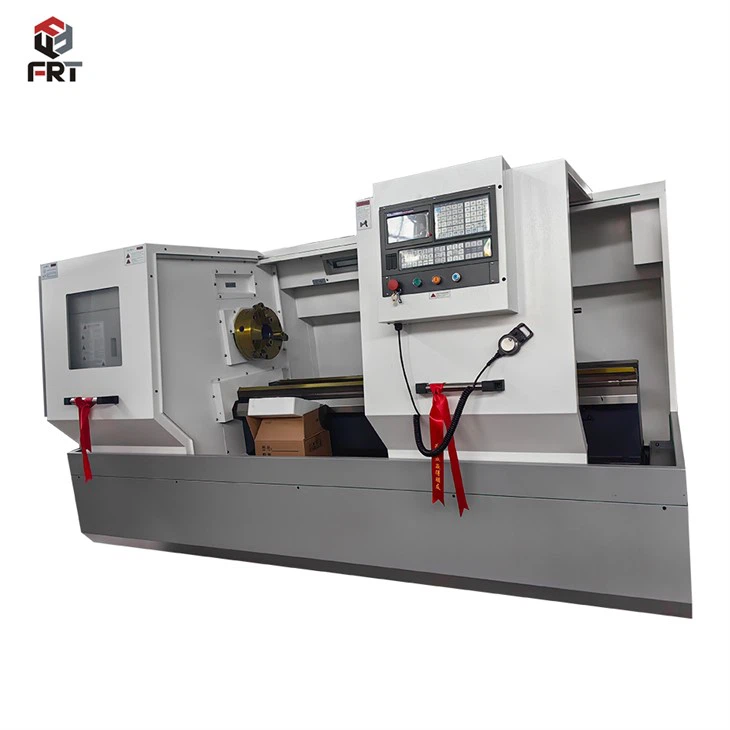

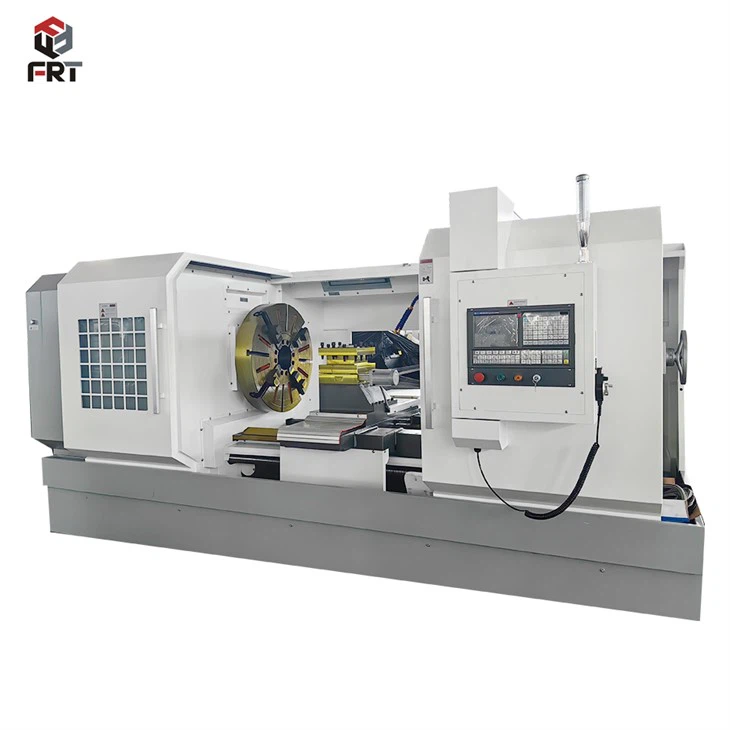

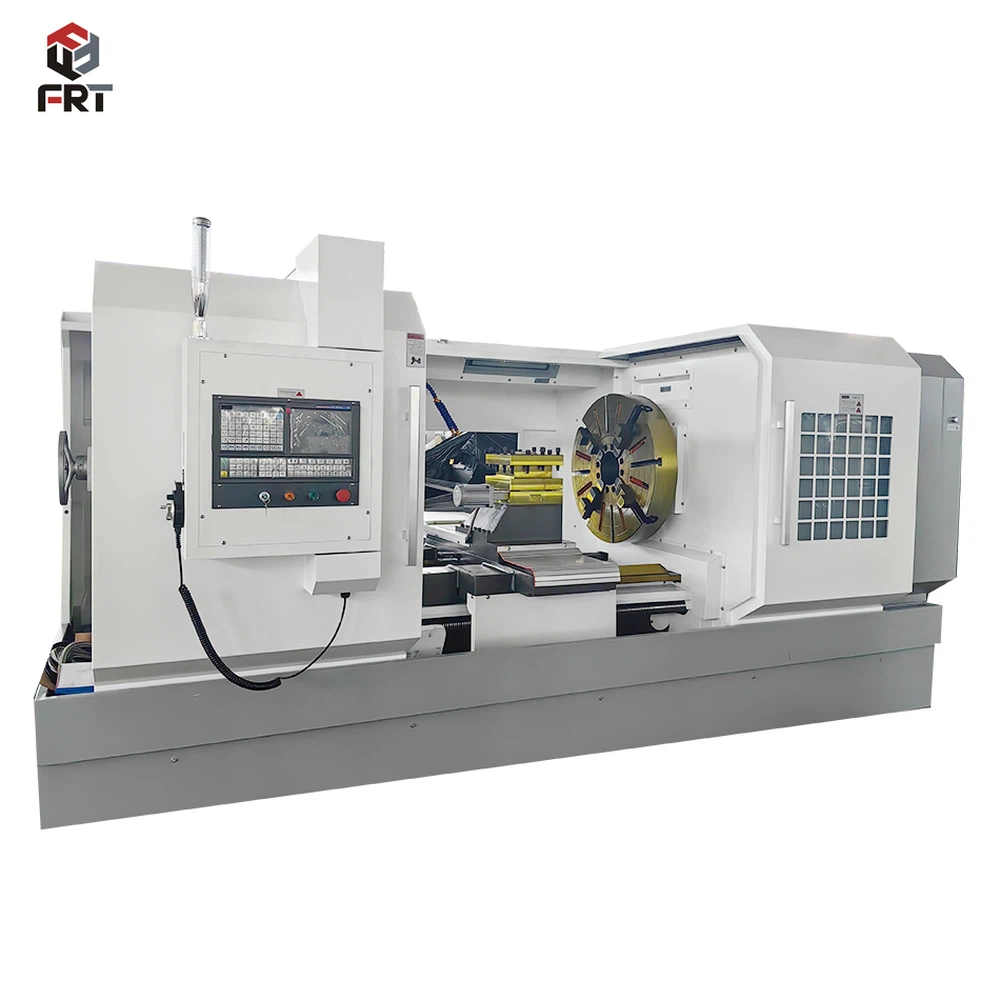

Mesin Bubut Horisontal CNC

Mesin bubut horizontal CNC, juga dikenal sebagai mesin bubut horizontal CNC, menggunakan teknologi kontrol digital komputer. Fungsi intinya adalah menerima dan memproses perintah program melalui sistem CNC, secara otomatis mengontrol pergerakan komponen seperti spindel dan dudukan alat.

Berdasarkan alas horizontal, benda kerja dijepit pada chuck/tengah spindel horizontal, yang berputar bersama spindel. Pahat, yang dipasang pada dudukan perkakas, bergerak di sepanjang jalur pemandu alas, secara otomatis menyelesaikan proses seperti pembubutan eksternal, pemesinan lubang internal, pemotongan permukaan ujung, dan pembubutan fitur kompleks seperti ulir dan busur.

Dibandingkan dengan mesin bubut horizontal tradisional, mesin ini tidak memerlukan kontrol operator manual, menawarkan presisi dan efisiensi tinggi, serta mampu memproses komponen kompleks dengan andal. Ini banyak digunakan dalam pembuatan mesin untuk produksi massal atau pemesinan presisi bagian simetris rotasi seperti poros dan cakram.

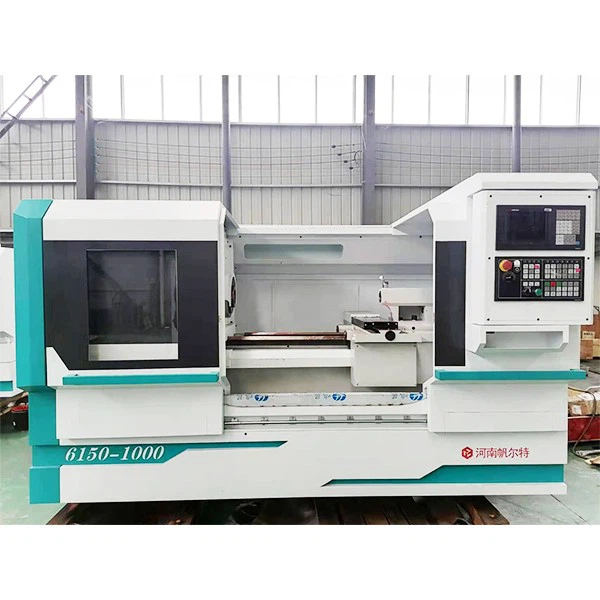

FRT-6150-1000

FRT-611250-3000

Hubungi sekarang

Fungsi utama mesin bubut CNC horizontal adalah membentuk dan menyelesaikan benda kerja berbentuk silinder dengan tingkat ketelitian yang tinggi. Ia dapat melakukan berbagai operasi seperti memutar, menghadap, memasang benang, mengebor, dan mengebor. Mesin tersebut terdiri dari alas, yaitu alas horizontal yang menopang benda kerja, dan kereta yang bergerak sepanjang alas dan menampung alat pemotong.

Sistem CNC memungkinkan operator memprogram mesin bubut dengan instruksi khusus untuk pengoperasian pemesinan. Instruksi ini biasanya dibuat menggunakan perangkat lunak CAD/CAM atau dimasukkan langsung ke panel kontrol CNC. Unit kontrol CNC menafsirkan program dan memerintahkan mesin bubut untuk menggerakkan pahat pemotong sepanjang benda kerja sesuai dengan dimensi dan parameter pemotongan yang ditentukan.

Jenis dan aplikasi sandaran alat

Sandaran pahat persegi: biasa ditemukan pada mesin bubut horizontal biasa, berbentuk persegi, dapat dilengkapi dengan 4 pahat berbeda (seperti pahat bubut silindris eksternal, pahat pembubut ujung, pahat pemutar ulir, dll.), dapat diindeks dan diubah secara manual, strukturnya sederhana, cocok untuk produksi batch-sepotong kecil-tunggal.

Sandaran alat menara: sebagian besar berbentuk heksagonal (sandaran alat heksagonal), dapat dilengkapi dengan 6 alat atau lebih, diindeks oleh penggerak mekanis atau hidraulik, cocok untuk pemrosesan berkelanjutan multi-proses, biasanya digunakan pada mesin bubut otomatis atau mesin bubut CNC untuk meningkatkan efisiensi produksi.

Sandaran perkakas listrik: biasa digunakan pada mesin bubut horizontal CNC, diindeks oleh penggerak motor, dengan akurasi posisi tinggi, kecepatan penggantian pahat yang cepat, kontrol program, cocok untuk pemrosesan batch bagian-bagian yang kompleks.

Aplikasi

Sandaran pahat adalah komponen kunci untuk memasang pahat, digunakan untuk menjepit pahat dan menggerakkannya agar bergerak sepanjang sumbu koordinat untuk menyelesaikan pembubutan, pengeboran, pemrosesan benang, dan proses lainnya. Pemilihan jenisnya bergantung pada keakuratan pemrosesan, efisiensi produksi, dan persyaratan otomatisasi.

Tailstock biasa: Terdiri dari alas, selongsong, bagian tengah, dll. Selongsong dapat dimasukkan secara manual dan digunakan untuk memasang bagian tengah untuk menopang bagian poros yang panjang, atau untuk memasang bor, reamer, dan peralatan lain untuk pemrosesan lubang.

Tailstock CNC: Dilengkapi dengan motor servo, secara otomatis dapat mengontrol ekstensi selongsong dan tekanan tengah, cocok untuk mesin bubut CNC, dan menyelesaikan pemrosesan presisi bersamaan dengan program

Tailstock-tugas berat: Memiliki struktur yang kokoh dan daya dukung-beban yang kuat dan digunakan untuk memproses bagian yang besar atau berat, seperti benda kerja poros yang berat.

Aplikasi
Tailstock terutama digunakan untuk menopang salah satu ujung benda kerja yang panjang, dan bekerja sama dengan pusat spindel untuk mewujudkan pemosisian dan penjepitan benda kerja. Pada saat yang sama, ia dapat memasang alat pengolah lubang untuk menyelesaikan pengeboran, reaming, dan operasi lainnya. Ini adalah komponen tambahan penting untuk mesin bubut horizontal untuk memproses poros panjang dan bagian selongsong cakram.

Mesin bubut CNC Horizontal dapat secara aktif memproses benda kerja yang simetris secara rotasi seperti poros dan selongsong. Misalnya, mereka dapat secara aktif memutar lingkar luar, lubang dalam, dan permukaan ujung, dan juga dapat secara otomatis menyelesaikan proses seperti pemotongan benang dan pemesinan lancip. Selama proses pemesinan, sistem CNC dapat mengontrol parameter pemotongan secara tepat untuk memastikan keakuratan dimensi dan kualitas permukaan benda kerja. Pada saat yang sama, mesin bubut horizontal juga dapat memproses berbagai benda kerja secara efisien. Misalnya, poros berundak dapat dikerjakan menjadi lingkar luar dengan diameter yang bervariasi, permukaan ujung dan lubang internal flensa dapat diputar secara tepat, dan alat kelengkapan pipa berulir dapat dikerjakan menjadi ulir yang memenuhi spesifikasi, memenuhi kebutuhan pemesinan berbagai industri untuk benda kerja putar.
