Keseribu derajat tabel putar mengacu pada tingkat akurasi yang dapat dicapai tabel putar saat memposisikan dan mengindeks sudut.
Keterangan
Arti akurasi
Dari perspektif pengukuran sudut, 1 derajat sama dengan 60 menit, 1 menit sama dengan 60 detik, dan 1 derajat sama dengan 3600 detik. Seperseribu gelar yang dikonversi menjadi detik adalah 3,6 detik. Ini berarti bahwa ketika tabel putar berputar, kesalahan antara sudut rotasi aktualnya dan sudut set dapat dikontrol dalam seperseribu derajat, yaitu, dalam 3,6 detik. Misalnya, ketika tabel putar diatur untuk memutar 30 derajat, sudut rotasi sebenarnya akan antara 29,999 derajat dan 30,001 derajat.
Signifikansi untuk pemrosesan
Di bidang seperti pemrosesan mekanis, tabel putar presisi tinggi sangat penting untuk memastikan akurasi pemrosesan. Mengambil pemrosesan bilah mesin pesawat sebagai contoh, permukaan dan akurasi sudut pisau sangat tinggi. Penggunaan tabel putar dengan akurasi seperseribu derajat dapat secara akurat mengontrol sudut rotasi blade selama proses pemrosesan, memastikan bahwa semua bagian blade dapat diproses sesuai dengan persyaratan desain, sehingga memastikan kinerja aerodinamik dan kualitas keseluruhan blade. Dalam manufaktur cetakan, untuk beberapa cetakan dengan permukaan melengkung yang kompleks dan persyaratan presisi tinggi, akurasi tabel putar seperseribu derajat dapat memastikan keakuratan setiap sudut cetakan selama proses pemrosesan, meningkatkan akurasi cetakan cetakan, dan dengan demikian meningkatkan kualitas dan konsistensi produk.
Metode implementasi
Untuk mencapai akurasi seperseribu derajat, tabel putar perlu dirancang dan diproduksi dengan presisi tinggi dalam banyak aspek. Dalam hal struktur mekanis, transmisi gigi cacing presisi tinggi, drive harmonik atau motor penggerak langsung biasanya digunakan untuk mengurangi kesalahan transmisi. Misalnya, pasangan roda gigi cacing presisi tinggi dapat mencapai transmisi sudut yang relatif akurat setelah pemrosesan dan perakitan presisi. Dalam hal sistem kontrol, ini dilengkapi dengan enkoder presisi tinggi dan sistem kontrol servo canggih. Encoder dapat secara akurat mengukur sudut rotasi aktual dari tabel putar dan umpan balik sinyal ke sistem kontrol. Sistem kontrol menyesuaikan rotasi tabel secara real time sesuai dengan sinyal umpan balik untuk memastikan bahwa akurasi sudut yang ditetapkan tercapai.
Aplikasi

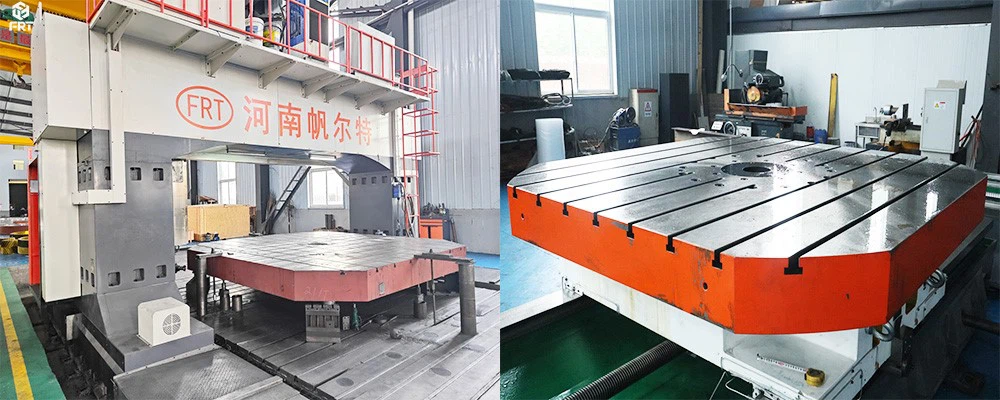

Pemesinan suku cadang perumahan besar
Pemrosesan Perumahan Mesin: Dalam pemrosesan perumahan mesin besar seperti kapal dan mesin berat, perlu untuk memproses berbagai sistem lubang presisi tinggi dan pesawat di perumahan, dan ada persyaratan akurasi sudut dan posisi yang ketat antara lubang dan pesawat. Tabel putar boring CNC tingkat seribu tingkat seribu dapat secara akurat memutar rumah ke sudut yang diperlukan, dan bekerja sama dengan pemrosesan yang membosankan dan penggilingan mesin yang membosankan untuk memastikan akurasi posisi setiap lubang dan vertikalitas serta paralelisme pesawat, dll., Untuk meningkatkan kualitas keseluruhan dan kinerja rumah mesin.
Pemrosesan gearbox alat mesin: Struktur internal gearbox alat mesin kompleks, dengan beberapa lubang pemasangan roda gigi dan lubang poros pada sudut dan posisi yang berbeda. Menggunakan seribu derajat CNC-standing boring rotary tabel, pengindeksan dan penentuan posisi perumahan yang akurat dapat dicapai, sehingga mesin membosankan dapat secara akurat memproses setiap sistem lubang untuk memastikan akurasi perakitan dan kinerja transmisi gearbox.
Pemrosesan bagian struktural yang besar
Pemrosesan Bagian Struktural Jembatan: Dalam konstruksi jembatan, beberapa bagian struktural baja besar seperti dermaga dan menara jembatan perlu diproses dengan lubang pemasangan presisi tinggi dan permukaan koneksi pada bagian koneksi mereka, dan akurasi sudut antara setiap lubang dan bidang sangat penting untuk stabilitas struktur. Tabel Rotary Boring Lantai CNC yang berdiri seribu derajat dapat digunakan untuk memproses bagian-bagian ini secara akurat untuk memastikan akurasi perakitan bagian-bagian struktural jembatan dan stabilitas struktur keseluruhan.
Peralatan Tenaga Angin Pemrosesan Struktural: Akurasi pemrosesan bagian struktural besar seperti menara dan hub dalam peralatan tenaga angin secara langsung mempengaruhi kinerja dan keamanan peralatan tenaga angin. Tabel putar membosankan CNC yang berdiri di lantai dapat membantu mesin yang membosankan untuk secara akurat memproses lubang pemasangan pada hub, permukaan koneksi flensa menara, dll., Untuk memastikan akurasi koneksi antara komponen dan keandalan struktur keseluruhan.
Pemrosesan suku cadang mesin berat

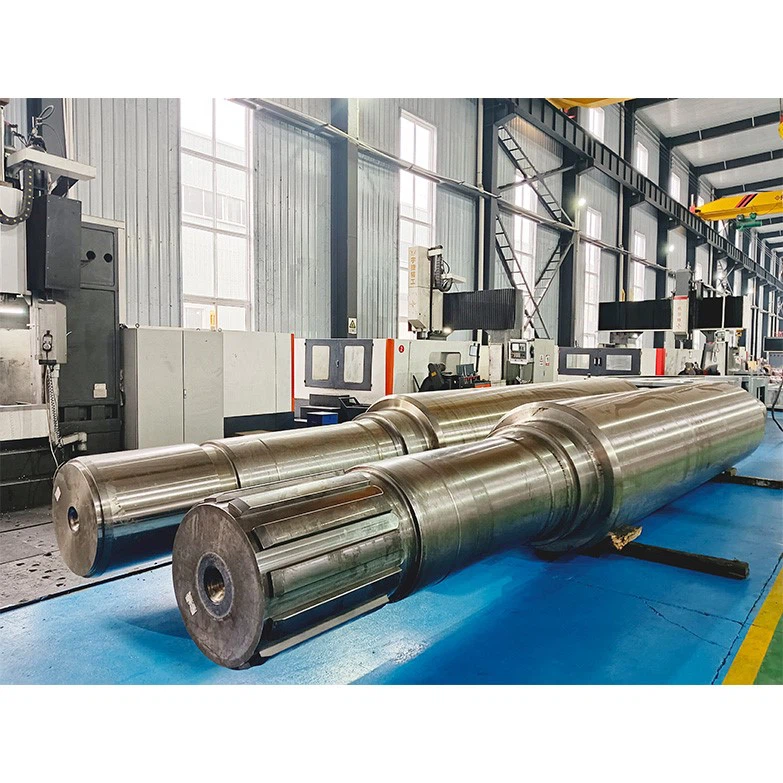

Roller Processing: Dalam industri rolling baja, akurasi pemrosesan roller memiliki dampak penting pada kualitas rolling baja. Tabel putar boring CNC tingkat seribu yang berdiri di lantai dapat bekerja sama dengan mesin yang membosankan untuk melakukan membosankan dan menggiling roller presisi tinggi, secara akurat mengontrol parameter seperti silindris dan lancip rol, memastikan kualitas permukaan dan akurasi dimensi roller, dan meningkatkan kualitas baja yang digulung.

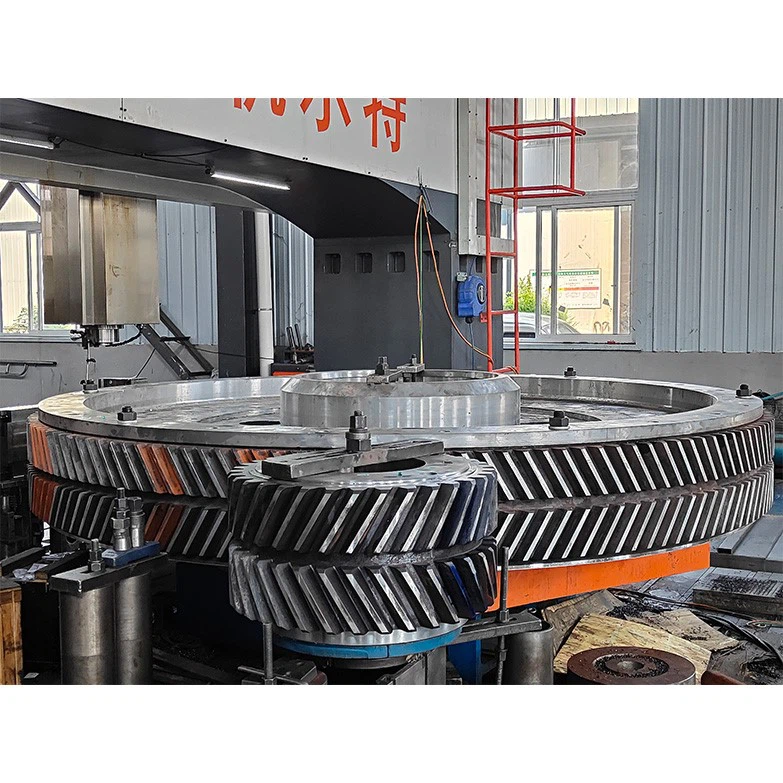

Pemrosesan gigi besar: Untuk pemrosesan gigi besar, terutama beberapa roda gigi dengan persyaratan transmisi presisi tinggi, perlu untuk memproses bentuk gigi yang akurat dan lubang pemasangan pada gear blanks. Tabel putar Boring CNC tingkat seribu tingkat seribu dapat mewujudkan pengindeksan dan posisi yang tepat dari gear blanks, dan bekerja sama dengan penggilingan, slotting, dan pemrosesan mesin boring lainnya untuk memastikan akurasi pemrosesan dan kinerja transmisi gigi.
